 Vrtilni pogon Auma SA in SAR



Vrtilni pogoni AUMA so namenjeni upravljanju industrijskih armatur, kot so npr. ventili, drsniki, lopute in pipe. Poganja jih eno- ali tri fazni električni motor. Za ročno upravljanje lahko uporabite ročno kolo. Način izklopa v končnem položaju je lahko preko končnih ali momentnih stikal. Za krmiljenje oz. obdelavo pogonskih signalov je potreben krmilnik. Pogoni v Ex izvedbah so namanejeni za uporabo v eksplozijsko nevarnih območjih con 1, 2, 21 in 22.


Izvedbe:

  • SA - ON/OFF funkcija preklaplanja

  • SAR - ima vgrajen krmilnik za regulacijo

  • obe izvedbi obstajata tudi v protieksplozijski zaščiti Ex pod oznakama SAEx in SAREx



Konstrukcijske prednosti:

  • obračalni moment od 10Nm do 32,000Nm pri SA izvedbi in od 15Nm do 4000Nm pri SAR izvedbi

  • rotacijski - število vrtljajev od 4 do 180 obratov/min pri SA izvedbi in od 4 do 90 obratov/min pri SAR izvedbi

  • pozicijska in montažna stikala

  • eno-fazni in tri-fazni motorji

  • ročno kolo za preklop



Pogoji obratovanja:

  • visoka stopnja zaščite

  • eksplozijska zaščita - standardna izvedba (ATEX):
    II 2G Ex de IIC (IIB, IIB+H2) T4 (T3) Gb
    II 2D Ex tb IIIC T130°C (T190°C) Db IP68
    II 2G c IIC T4

  • kvalitetna antikorozijska zaščita

  • velik razpon temperature obstojnosti



Vmesnik:

  • elektro priklop preko AUMA priključka / alternativno sponke

  • uvodnice različnih tipov

  • priključne mere po ISO

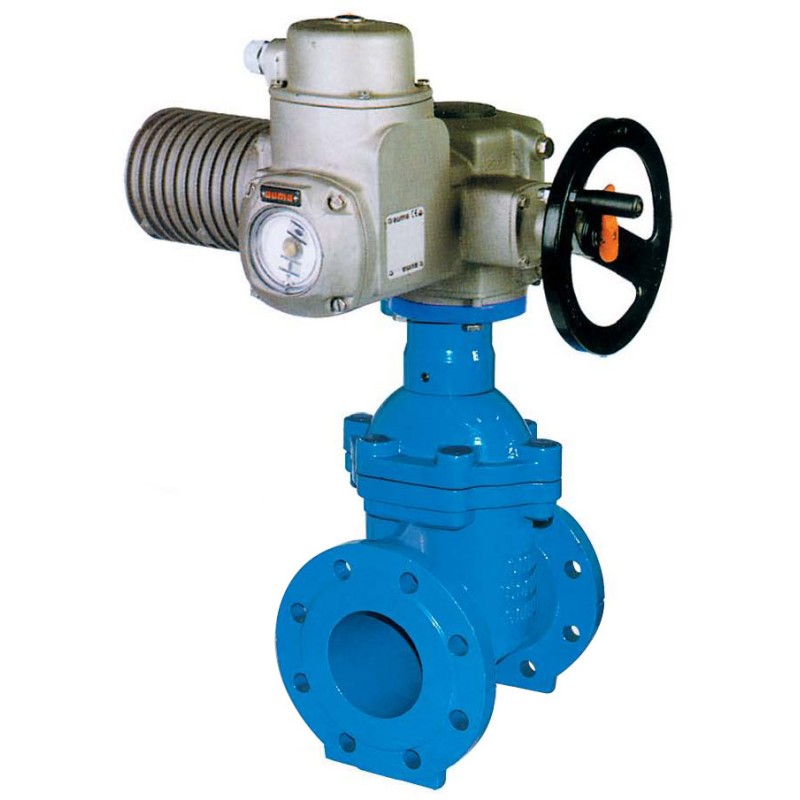

Zasun s pogonom AUMA



 Nožasti zasun s pogonom AUMA

Krmilnik pogona pri SAR:

Krmilnik pogona AUMA MATIC je namenjen krmiljenju vgrajenih pogonov AUMA in je pripravljen za uporabo. Krmilnik lahko namestite neposredno na vgrajeni pogon ali ločeno na stenski nosilec. Funkcije krmilnika AUMA MATIC zajemajo običajno
krmiljenje ventilov v delovanju ODPRTO - ZAPRTO, prikazovanje položaja, različna sporočila in krmiljenje položaja.



Lokalni krmilni pri SAR:

Lokalni krmilnik Upravljanje (prek tipke), nastavitve in prikaze lahko upravljate s krmilnikom
neposredno na mestu.



Krmiljenje:

  • 24 V DC = krmiljenje prek vzporednega vmesnika s krmilno napetostjo 24 V DC

  • 115 V DC = krmiljenje prek vzporednega vmesnika s krmilno napetostjo 115V DC

  • 0/4 – 20 mA = krmiljenje prek vzporednega vmesnika prek analognega vhoda 0/4 – 20 mA

Vrtilni pogon v Ex izvedbi





Vgrajenim pogonom brez krmilnika lahko naknadno vgradite krmilnik AUMA!



Kataloge najdete na spletni strani www.AUMA.com.
